Drohnenvermessung und 3D-Modelle für Gebäude in Freiburg

Ein geplanter Photogrammetrie-Flug kann zwei unterschiedliche Ergebnisse liefern: ein interaktives 3D-Modell zum Ansehen und Zeigen oder georeferenzierte Daten zum Messen und Planen. Vor der Befliegung klären wir, welcher Weg zu Ihrem Projekt passt.

Interaktives 3D-Modell – drehbar, zoombar und per Link teilbar.
Georeferenzierte Daten – je nach Projekt mit RTK, Passpunkten und unabhängigen Prüfpunkten.
Festgelegter Lieferumfang und Festpreis nach Prüfung Ihres Messziels.

Projektanforderungen prüfen lassen Zwei Ergebniswege ansehenFestpreis nach Prüfung · Datenformat und Genauigkeitsbedarf vor der Befliegung geklärt

ZWEI ERGEBNISWEGE

Erst der Verwendungszweck, dann der Datensatz.

Für ein Projekt in Karlsruhe klären wir zuerst, wer mit dem Ergebnis weiterarbeitet: Projektbeteiligte im Browser oder Fachplaner mit georeferenzierten Daten. Daraus ergibt sich, ob Modell, Messdaten oder beide Ergebniswege sinnvoll sind.

Interaktives 3D-Modell

Zum Ansehen und Zeigen

Zweck

Dokumentation
Präsentation
Räumliche Orientierung
Projektkommunikation

Lieferung

Texturiertes 3D-Modell
Dreh- und zoombar im Browser
Per Link teilbar

Nicht automatisch enthalten / nicht geeignet für

Verbindliche Maß- oder Genauigkeitszusagen ohne gesonderten technischen Vermessungsworkflow

Reales Beispiel: interaktives Schlossmodell weiter unten.

Georeferenzierte Vermessungsdaten

Zum Messen und Planen

Zweck

Bestandserfassung
Planung
Flächen und Geometrien
Fachliche Weiterverarbeitung

Lieferung

Orthofoto
Georeferenzierte Punktwolke
Oberflächenmodell
Koordinatensystem
Qualitätsnachweis mit Prüfpunkten/RMSE

Nicht automatisch enthalten / nicht geeignet für

Fertige CAD-Zeichnung
Fertiges BIM-Modell

Technischer Workflow mit RTK, Passpunkten und unabhängigen Prüfpunkten.

KOMBINIERT · BEIDE ERGEBNISWEGE

Zum Messen, Planen und Präsentieren.

Wenn technische Weiterverarbeitung und verständliche Darstellung zusammengehören, planen wir die Befliegung von Beginn an für beide Ziele.

Sie erhalten die vereinbarten georeferenzierten Daten mit dokumentierter Genauigkeit – ergänzt um ein texturiertes 3D-Modell, das sich im Browser betrachten und mit Projektbeteiligten teilen lässt.

Geeignet für:

Bestandsgebäude und Areale, die fachlich weiterverarbeitet und zugleich gegenüber Bauherren, Planungsbüros, Gremien, Investoren oder der Öffentlichkeit verständlich präsentiert werden sollen.

Beide Ergebnisse für mein Projekt prüfen lassen

Wichtig zur Einordnung:

Verbindliche Maße und Genauigkeitsangaben gelten ausschließlich für die vereinbarten und geprüften Vermessungsdaten. Georeferenzierung und Qualitätsnachweis werden projektbezogen über RTK, eingemessene Passpunkte oder eine Kombination daraus sowie unabhängige Prüfpunkte festgelegt.

Das Browsermodell dient der anschaulichen Darstellung und ist nicht automatisch die verbindliche Messdatei oder ein fertiges CAD-/BIM-Modell.

Projektanforderungen prüfen lassen

Beispiel aus der PraxisEchtes Kundenprojekt

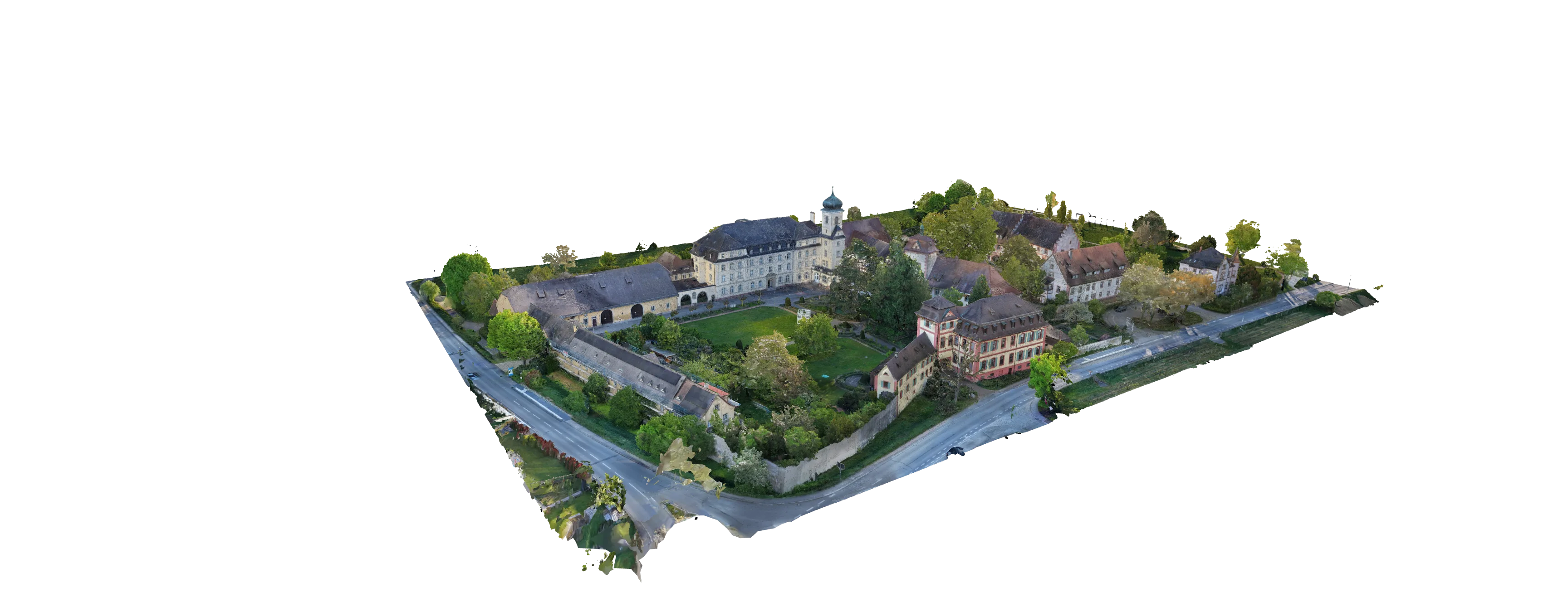

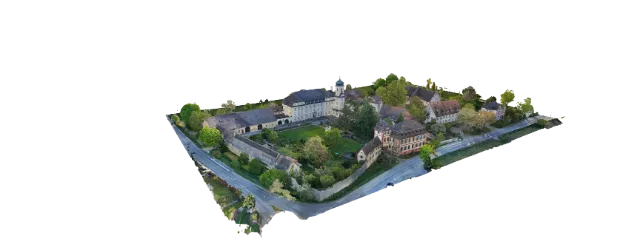

Das Schloss in 3D – zehn Perspektiven direkt anwählen.

Das Modell ist aus den überlappenden Luftbildern einer einzigen Befliegung berechnet – keine Illustration, sondern photogrammetrisch rekonstruierte Geometrie mit fotografischer Textur. Zehn Standpunkte sind fest hinterlegt: ein Klick, und die Kamera fährt an die jeweilige Position.

Ihr Projekt als 3D-Modell besprechen

Ablauf

Von der Projektfrage zum nutzbaren Datensatz

Die Befliegung ist nur ein Teil des Auftrags. Entscheidend ist die Planung davor: Objekt, Zielsoftware, Genauigkeit und gewünschte Ableitungen bestimmen Aufnahme und Auswertung.

01

Vor dem Termin

Flugplanung

Wir klären Objekt, Ziel und Anspruch an die Genauigkeit, prüfen die Lage im Luftraum und legen Flughöhe, Bahnen und Überlappung fest.

02

Vor Ort

Bildaufnahme

Die Drohne fliegt das Objekt in festen Bahnen ab und nimmt überlappende Bilder auf. Bei Bedarf kommen Schrägaufnahmen von Fassaden und Details dazu.

03

Im Büro

Photogrammetrische Berechnung

Die Software sucht in den Bildern gemeinsame Punkte und berechnet daraus eine Punktwolke, ein Dreiecksnetz und die Textur der Oberfläche.

04

Übergabe

Modell und Ableitungen

Das Modell wird geprüft und für die vereinbarte Nutzung aufbereitet. Welche zusätzlichen Datenausgaben und Formate zum Projekt gehören, steht vor der Befliegung im Angebot.

Den Ablauf, die erforderlichen Zugangspunkte und den Übergabetermin stimmen wir für das Objekt in Karlsruhe vor der Befliegung ab.

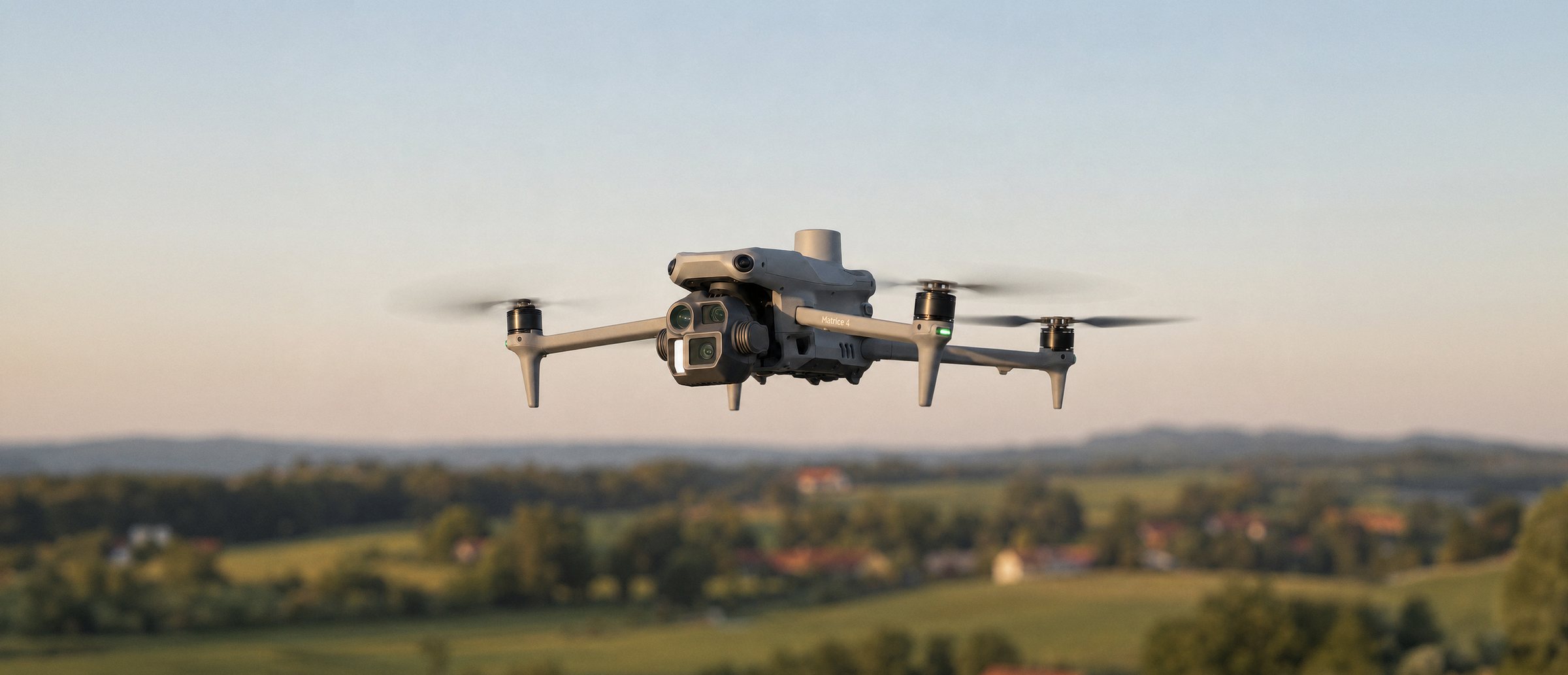

DJI Matrice 4 Enterprise im Flug über einer Landschaft in Südbaden

Ergebnisse

Daten, die zum nächsten Arbeitsschritt passen

Sie erhalten keine unsortierte Sammlung von Drohnenbildern. Vereinbart werden ein teilbares 3D-Modell, technisch definierte Datenausgaben oder eine Kombination – passend zu Präsentation, Bestandserfassung oder fachlicher Weiterverarbeitung.

Interaktives 3D-Modell im Browser

Ein Modell, das sich drehen, zoomen und aus jeder Richtung betrachten lässt. Über einen Link teilbar, ohne dass beim Empfänger Software installiert werden muss.

Orthofoto

Ein geometrisch entzerrtes Luftbild in der Draufsicht. Grundlage für Lagebetrachtungen, Flächen und Abstimmungen im Planungsteam.

Georeferenzierte Punktwolke

Berechneter Datensatz als Grundlage für die fachliche Weiterverarbeitung in CAD- oder BIM-Workflows. Die Punktwolke ist kein automatisch fertiges CAD- oder BIM-Modell; Bauteilmodellierung und Planableitung sind gesonderte Fachleistungen. Umfang, Koordinatensystem und Zielformat legen wir vorab fest.

Abgeleitete Ansichten

Aus dem Modell lassen sich Ansichten, Schnitte und Standbilder ableiten – für Präsentationen, Anträge oder die interne Abstimmung.

Orthofoto, Orthomosaik, georeferenzierte Punktwolke, Oberflächenmodell und Qualitätsnachweis sind projektbezogene Liefergegenstände. Die Punktwolke ist eine Grundlage für CAD-/BIM-Workflows, kein automatisch fertiges CAD- oder BIM-Modell.

Genauigkeit

Wie genau ist eine Drohnenvermessung?

Eine allgemeingültige Zahl wäre unseriös. Unter definierten Bedingungen sind belastbare Richtwerte möglich. Die erreichbare Genauigkeit hängt vom Objekt und vom gewählten Erfassungskonzept ab. Diese vier Faktoren entscheiden darüber.

In der Praxis liegen unsere Ergebnisse im validierten Fall bei geeigneten Bedingungen in diesem Bereich – diese Werte stammen aus definierten Projekten und sind keine pauschale Garantie für jedes Vorhaben:

Lagebis 3 cmHöhebis 5 cm

Lagebis 5 cmHöhebis 8–10 cm

Lage bis 3 cm · Höhe bis 5 cm

Mit eingemessenen Passpunkten, geprüft an unabhängigen Kontrollpunkten, bei einer Bodenauflösung bis 2 cm pro Pixel.

Lage bis 5 cm · Höhe bis 8–10 cm

Bei reiner RTK-Befliegung ohne eingemessene Passpunkte.

Flughöhe und Bodenauflösung

Je näher die Kamera am Objekt fliegt, desto feiner wird die Auflösung am Boden. Die Flughöhe ist der stärkste Hebel – begrenzt durch Umgebung und Genehmigungslage.

Überlappung und Anzahl der Bilder

Je mehr überlappende Aufnahmen einen Punkt zeigen, desto stabiler wird er berechnet. Mehr Bilder bedeuten mehr Flugzeit und mehr Rechenzeit.

RTK, Passpunkte und Prüfpunkte

Je nach Projekt erfolgt die absolute Georeferenzierung über RTK-gestützte Kamerapositionen, eingemessene Passpunkte oder eine Kombination daraus. Unabhängige Prüfpunkte kontrollieren die tatsächlich erreichte Genauigkeit.

Beschaffenheit des Objekts

Strukturierte Oberflächen lassen sich besser berechnen als glatte oder glänzende. Glas, Wasser und dichter Bewuchs können Lücken im Modell erzeugen.

Angegeben ist die Abweichung als RMSE im definierten, validierten Fall. Die Werte gelten nicht für verdeckte Flächen, Vegetation, Wasser, Glas und scharfe Modellkanten und sind keine projektübergreifende Garantie. ▸ Wichtig: GSD/Bodenauflösung ist nicht identisch mit Messgenauigkeit. Maßgeblich sind zusätzlich Bildgeometrie, Kalibrierung, RTK-Qualität, Pass- und Prüfpunkte, Oberfläche und Auswertung.

Was wir vorab festlegen

Vor der Befliegung klären wir, welche Genauigkeit Ihr Projekt überhaupt braucht, und richten Flugplanung, Überlappung und Referenzpunkte danach aus. Was in Ihrem Fall erreichbar ist, sagen wir vorher – nicht erst nach der Auswertung.

Kosten

Was kostet eine Drohnenvermessung in Karlsruhe?

Fläche allein entscheidet nicht über den Preis. Ausschlaggebend sind Messziel, Objektgeometrie, Umfeld, Genauigkeitskonzept und die benötigten Ausgaben. Sind diese Punkte geklärt, erhalten Sie ein Angebot für den vereinbarten Umfang.

01

Größe und Zuschnitt des Objekts

Ein einzelnes Gebäude ist schneller erfasst als ein weitläufiges Areal. Entscheidend sind Fläche, Höhe und die Zahl der nötigen Flugbahnen.

02

Zugänglichkeit und Umfeld

Enge Bebauung, Baumbestand, Verkehr oder sensible Nachbarschaft verlängern Vorbereitung und Flug. In manchen Lagen sind zusätzliche Abstimmungen nötig.

03

Gewünschte Genauigkeit

Mehr Genauigkeit bedeutet niedrigere Flughöhe, mehr Bilder, mehr Referenzpunkte am Boden und mehr Rechenzeit in der Auswertung.

04

Umfang der Ableitungen

Ein Modell für den Browser allein ist weniger Aufwand als Modell, Orthofoto, Punktwolke und aufbereitete Ansichten zusammen.

05

Anfahrt und Termin

Anfahrt und Termin für Karlsruhe werden vorab eingeplant. Feste Zeitfenster, Wiederholungstermine und besondere Zugangsvorgaben stehen nachvollziehbar im Angebot.

Angebot statt Preisliste

Beschreiben Sie uns Objekt, Ziel und Wunschtermin. Sie erhalten ein Angebot mit festem Preis für den vereinbarten Umfang – vor der Befliegung, nicht danach.

Projektanforderungen prüfen lassen

Häufige Fragen

Fragen zur Drohnenvermessung

Antworten auf die Fragen, die für Planung und Beauftragung eines Projekts in Karlsruhe entscheidend sind.

Mit eingemessenen Passpunkten liegen unsere Ergebnisse bei geeigneten Bedingungen bei bis zu 3 cm in der Lage und bis zu 5 cm in der Höhe, geprüft an unabhängigen Kontrollpunkten. Bei reiner RTK-Befliegung ohne Passpunkte sind es bis zu 5 cm in der Lage und 8 bis 10 cm in der Höhe. Wie genau es in Ihrem Fall wird, hängt von Flughöhe, Überlappung, Referenzpunkten am Boden und der Beschaffenheit des Objekts ab – das legen wir vor der Befliegung fest.

Ihre Frage ist nicht dabei? Schreiben Sie uns kurz, worum es geht – Sie bekommen eine ehrliche Einschätzung, auch wenn eine Drohnenvermessung nicht die richtige Lösung ist.

Manuel Hauer fotografiert mit der Kamera auf dem Stativ im Rohbau

Projekt anfragen

Drohnenvermessung für Ihr Projekt in Karlsruhe prüfen lassen

Nennen Sie uns Objektadresse, Messziel, gewünschtes Datenformat und – falls bekannt – die Zielsoftware. Sie erhalten eine ehrliche Einschätzung zum passenden Ergebnisweg und ein Angebot mit festem Umfang vor der Befliegung.

Lieber direkt sprechen0151 58138024
